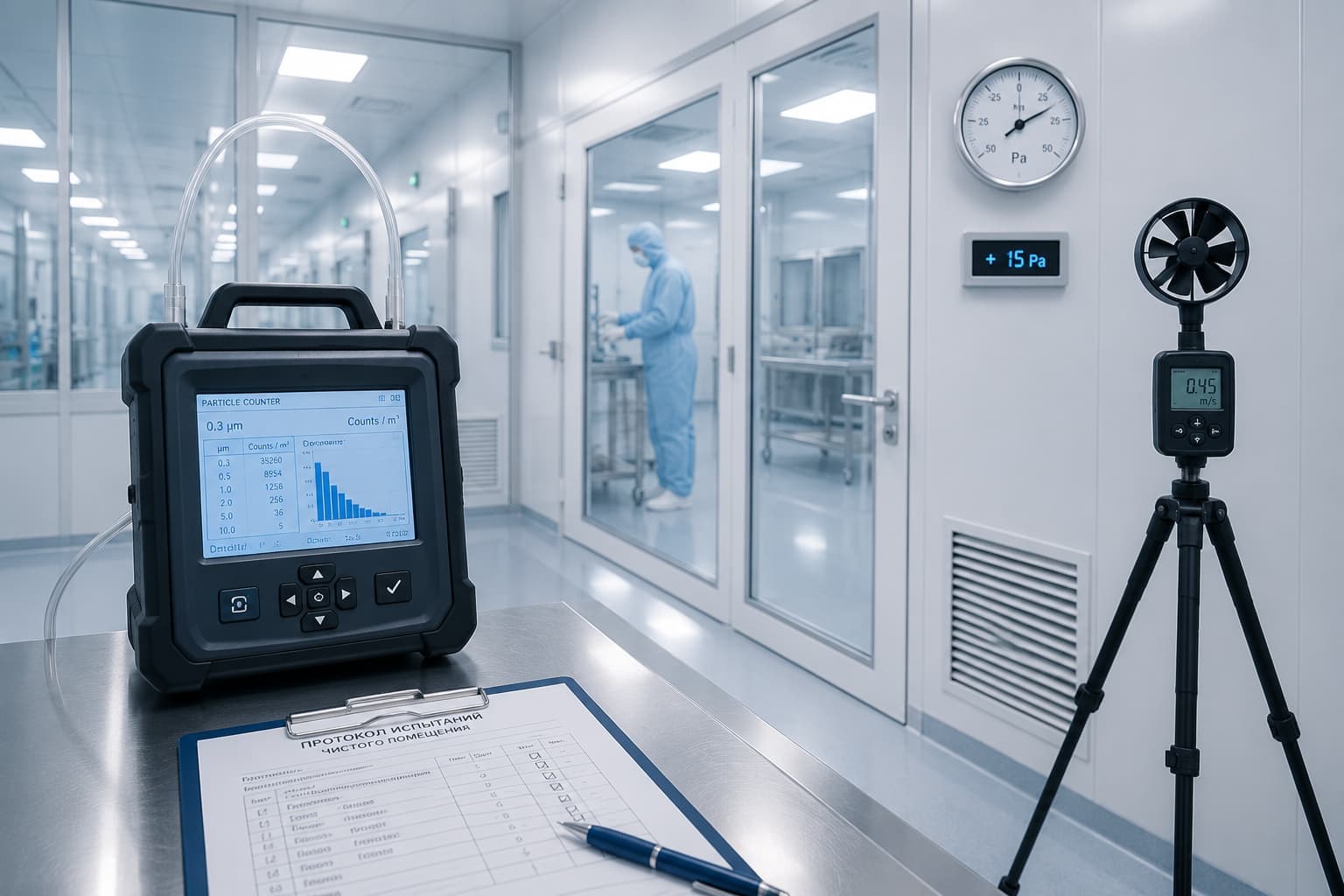

ГОСТ Р ИСО 14644-3-2020: какие испытания проводят в чистых помещениях

Для чего нужен ГОСТ Р ИСО 14644-3-2020

После строительства чистого помещения недостаточно установить оборудование и запустить вентиляцию. Необходимо подтвердить, что созданная система действительно обеспечивает предусмотренные проектом параметры.

ГОСТ Р ИСО 14644-3-2020 содержит методы испытаний чистых помещений и чистых зон и используется для оценки их фактических характеристик.

Испытания позволяют проверить работу помещения как единой системы: вентиляции, фильтрации, воздухораспределения, ограждающих конструкций и средств контроля.

Какие параметры могут проверяться

Набор испытаний определяется требованиями конкретного объекта.

В зависимости от назначения помещения могут оцениваться:

• расход и скорость воздуха;
• равномерность воздушного потока;
• перепады давления;
• направление движения воздуха;
• целостность установленных фильтров;
• время восстановления параметров;
• температура и влажность;
• другие характеристики контролируемой среды.

Не каждое испытание обязательно для каждого объекта — программа проверки формируется исходя из требований проекта.

Расход и скорость воздуха

Одним из базовых видов испытаний является проверка характеристик подаваемого воздуха.

Для систем с неоднонаправленным потоком может определяться объёмный расход воздуха.

Для зон с однонаправленным потоком особое значение имеет скорость воздуха и её распределение по рабочей зоне.

Полученные значения сравниваются с установленными проектными требованиями.

Перепады давления между помещениями

Если проектом предусмотрен каскад давления, необходимо подтвердить его фактическое наличие.

Измеряется разница давления между соседними помещениями или между чистой зоной и окружающей средой.

Проверяется не только величина перепада, но и соответствие фактического направления перетока воздуха технологической задаче.

Проверка установленных фильтров

Высокоэффективный фильтр может иметь хорошие паспортные характеристики, но после монтажа этого недостаточно.

Необходимо убедиться, что в установленной системе отсутствуют недопустимые утечки.

Причиной утечки может быть:

• повреждение фильтрующего материала;
• дефект уплотнения;
• неправильная установка;
• негерметичное соединение фильтра с корпусом.

Поэтому проверяется именно установленная фильтровальная система, а не только сам фильтр как изделие.

Визуализация воздушных потоков

Движение воздуха можно исследовать с помощью визуализации потока.

Такое испытание позволяет увидеть:

• направление движения воздуха;
• образование застойных зон;
• влияние оборудования;
• влияние персонала;
• характер обтекания критических участков;
• возможное перемещение загрязнений.

Особенно информативна визуализация при проверке однонаправленных потоков и локальных чистых зон.

Время восстановления

Для некоторых помещений важно определить, насколько быстро система способна восстановить требуемый уровень чистоты после возникновения загрязнения.

Для этого концентрацию частиц искусственно повышают, после чего измеряют время, необходимое системе для снижения концентрации до установленного уровня.

Результат характеризует способность вентиляции и фильтрации удалять загрязнения из помещения.

Температура и относительная влажность

Если температура и влажность являются контролируемыми параметрами помещения, их фактические значения также должны подтверждаться измерениями.

Требования определяются технологическим процессом, условиями работы оборудования и нормативной документацией конкретного объекта.

При необходимости оценивается не только среднее значение, но и стабильность параметров в различных точках помещения.

В каком состоянии проводят испытания

Результаты зависят от состояния чистого помещения.

Испытания могут проводиться в предусмотренных проектом состояниях — например, после завершения монтажа, с установленным оборудованием или при нормальной работе объекта.

Это принципиально важно: оборудование и персонал являются источниками частиц и одновременно влияют на движение воздуха.

Поэтому состояние помещения, при котором проводилось испытание, должно быть определено и зафиксировано.

Испытания и классификация — не одно и то же

ГОСТ Р ИСО 14644-1 устанавливает классификацию чистоты воздуха по концентрации частиц.

ГОСТ Р ИСО 14644-3 посвящён методам испытаний различных характеристик чистого помещения.

Поэтому подтверждение класса чистоты — важная, но не единственная проверка работоспособности объекта.

Помещение может соответствовать требуемой концентрации частиц, однако при этом иметь проблемы с распределением воздуха, перепадом давления или герметичностью установленного фильтра.

Когда проводят испытания

Проверки могут выполняться:

• при вводе объекта в эксплуатацию;
• после монтажа или замены оборудования;
• после изменения инженерных систем;
• после замены фильтров;
• при периодической проверке состояния объекта;
• при выявлении отклонений в работе помещения.

Конкретная периодичность определяется требованиями объекта и программой контроля.

Главное

Испытания позволяют перейти от проектных характеристик к измеряемым фактическим параметрам.

Их задача — подтвердить, что построенное чистое помещение не просто выглядит соответствующим проекту, а действительно обеспечивает предусмотренные условия эксплуатации.
