Сколько полезной площади занимает система ГМЛ-панелей

При проектировании чистого помещения важно учитывать не только его размеры по строительным чертежам, но и площадь, которая останется после монтажа облицовки. Даже сравнительно тонкая система по периметру уменьшает внутренние габариты помещения.

Минимальная толщина системы облицовки ГМЛ-панелями — 40,5 мм от опорной стены: 27 мм занимает профиль и 13,5 мм — сама панель. Такой результат возможен только при ровных стенах и углах, близких к 90°.

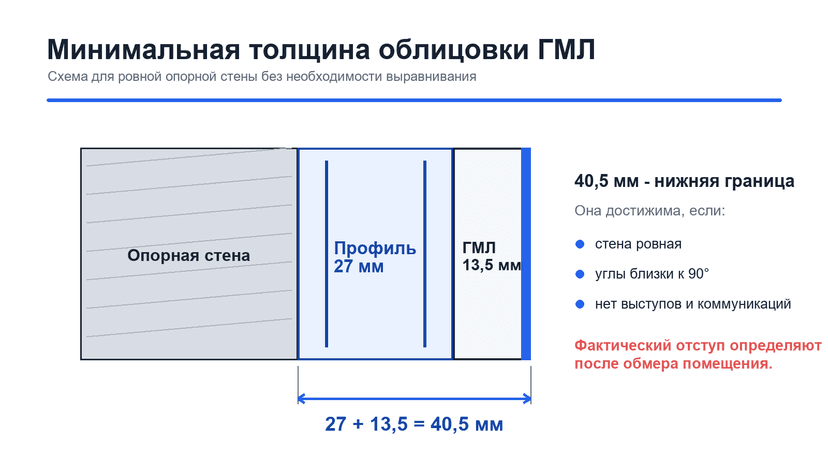

Из чего складываются 40,5 мм

• 27 мм — толщина стоечного профиля;
• 13,5 мм — толщина ГМЛ-панели.

27 + 13,5 = 40,5 мм

Это минимальный конструктивный размер. На практике рабочий отступ определяют после обмера помещения.

Почему фактическая толщина может быть больше

Значение 40,5 мм справедливо для идеальной геометрии. Дополнительный отступ появляется, если:

• стены отклонены от вертикали;
• поверхность имеет выступы или локальные неровности;
• углы помещения отличаются от 90°;
• на стенах есть колонны, закладные или выступающие конструкции;
• за облицовкой проходят инженерные коммуникации;
• необходимо увязать систему с дверными и оконными проёмами.

Каркас выставляют в единую плоскость. Поэтому его положение определяется наиболее выступающей точкой стены и геометрией всего помещения, а не только толщиной профиля.

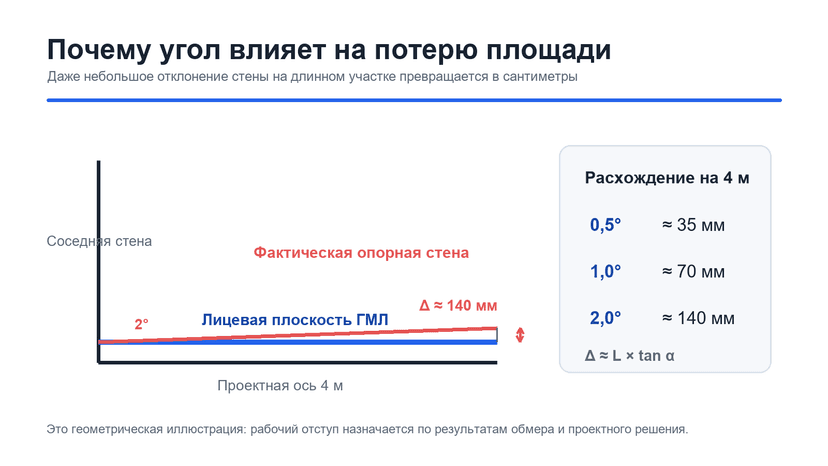

Как отклонение угла влияет на площадь

Даже небольшое отклонение стены от прямого угла на длинном участке превращается в заметную разницу. Приближённо расхождение можно оценить по формуле:

Δ ≈ L × tan α, где L — длина стены, α — отклонение угла.

Для стены длиной 4 м:

• 0,5° — около 35 мм;
• 1° — около 70 мм;
• 2° — около 140 мм.

Это не означает, что вся облицовка станет толще на указанную величину. Но на соседней стене может потребоваться дополнительный отступ, чтобы сохранить прямой угол и ровную плоскость.

Как рассчитать потерю полезной площади

Если облицовка толщиной t устанавливается по четырём стенам прямоугольного помещения, ориентировочная внутренняя площадь составит:

S = (L − 2t) × (W − 2t)

При минимальном отступе 40,5 мм расчёт выглядит так:

Расчёт ориентировочный: он не учитывает дополнительные отступы из-за геометрии стен, колонн и инженерных трасс.

Почему обмер нужен до изготовления панелей

Контрольный обмер позволяет определить реальную геометрию помещения, выбрать положение каркаса и заранее увязать:

• раскладку панелей;
• углы и примыкания;
• дверные и оконные проёмы;
• розетки, проходки и инженерное оборудование;
• размеры доборных элементов.

Если ориентироваться только на строительный план, на монтаже могут появиться лишние подрезки, широкие доборы или несовпадение проёмов.

Что указать в техническом задании

• строительные размеры и высоту помещения;
• требования к минимальной полезной площади;
• допустимые отступы от существующих стен;
• расположение дверей, окон и инженерных проходок;
• участки с выступами, колоннами и коммуникациями;
• результаты обмера или исполнительную геодезию, если они есть.

Главное

Минимально возможная толщина системы ГМЛ-панелей — 40,5 мм. Однако закладывать это значение как гарантированное для всего помещения нельзя. Реальный отступ зависит от геометрии стен и углов, а также от расположения инженерных систем.

Точный размер системы определяют после обследования и контрольного обмера объекта. Конструкция и узлы крепления подбираются под конкретный проект.
